光伏发电原理全解析 从光子到电流的能量转换密码
一、光伏效应：阳光唤醒电子的物理奇迹
（一）从贝克勒尔到贝尔实验室：原理发现史
1839 年，法国物理学家亚历山大・贝克勒尔首次观测到 “光伏效应”：当光线照射到半导体材料时，材料两端会产生电压。这一现象源于光子能量对电子的 “唤醒” 作用。1954 年，贝尔实验室研发出首块实用单晶硅太阳能电池，效率 6%，首次实现 “阳光直接发电”，其核心便是利用半导体 PN 结的内建电场分离电荷。
（二）半导体的特殊属性：电子的 “自由通道”
- 本征半导体（如纯硅）：常温下电子被原子束缚，导电能力弱。
- 掺杂改性：通过掺入磷（N 型，自由电子多）或硼（P 型，空穴多），形成 PN 结 ——N 区带负电，P 区带正电，交界处形成内建电场。
- 光子的 “钥匙” 作用：当光子能量（E=hν）大于半导体禁带宽度（如硅的 1.12eV）时，会撞击原子释放电子，形成 “电子 - 空穴对”。
二、PN 结：光伏发电的核心 “能量分离器”
（一）PN 结的工作机制
- 电荷分离：
- 电子受内建电场驱动向 N 区移动，空穴向 P 区移动，形成电势差（约 0.5-0.7V / 电池片）。
- 类比：PN 结如同 “电子筛”，内建电场是筛网，光子撞击产生的电子 - 空穴对被强制分离，电子走 N 区通道，空穴走 P 区通道。
- 电流产生：
- 外接电路后，电子从 N 区经导线流向 P 区，空穴在 P 区等待与电子复合，形成持续电流。
- 单个电池片电压低，需串联成组件（60 片串联达 36V），再并联成阵列（如 1000V 直流系统）。

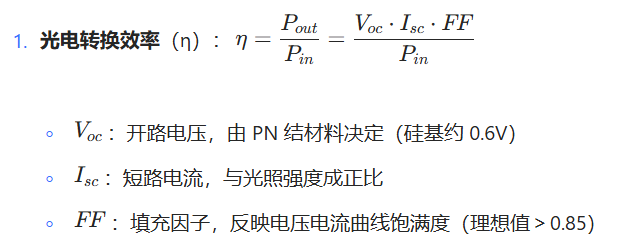

（二）关键公式：能量转换的数学表达
- 温度对效率的影响：硅电池效率随温度升高而下降（系数约 - 0.38%/℃），因此组件背面散热设计至关重要。
三、从组件到系统：完整发电流程拆解
（一）光伏组件的 “层层保护”
- 结构分层：
- 钢化玻璃：透光率＞91%，抗冲击（能承受 25mm 直径冰雹 23m/s 撞击）
- EVA 胶膜：封装电池片，耐黄变（厚度 0.3-0.5mm）
- 背板：防潮、抗紫外线（PET 基膜为主，寿命 25 年）
- 铝边框：机械支撑，接地导电（氧化处理防腐蚀）
- 接线盒与汇流带：3-4 条汇流带收集电池片电流，经接线盒内二极管（防反充）汇入直流线缆。
（二）电站系统的能量 “接力赛”
- 直流阶段：组件→直流汇流箱（多路汇流）→直流配电柜（防雷、开关）→逆变器（直流转交流）
- 交流阶段：逆变器→交流配电柜→升压变压器（10kV/35kV）→电网
- 逆变器核心功能：
- 最大功率点跟踪（MPPT）：实时调整电压电流，确保效率最大化（效率＞98%）
- 电能质量治理：滤除谐波，满足电网接入标准（THD＜5%）
（三）典型场景：家庭光伏的 “发电 - 用电” 闭环
- 自发自用：白天发电优先供家庭负载（如空调、冰箱），剩余电量存入储能电池或上网。
- 峰谷套利：储能系统在电价低谷时充电，高峰时放电，利用价差提升收益（如深圳用户峰谷差价达 0.7 元 / 度）。
四、技术演进：从 6% 到 26.8% 的效率突破之路
（一）材料迭代史
|
技术路线
|
代表产品
|
实验室效率
|
量产效率
|
优势场景
|
|
单晶硅
|
隆基 HPBC
|
26.8%
|
23.5%
|
集中式电站、高端分布式
|
|
多晶硅
|
传统组件
|
20.3%
|
19.0%
|
性价比优先场景
|
|
薄膜电池
|
First Solar 碲化镉
|
22.1%
|
16.5%
|
BIPV、柔性设备
|
|
TOPCon
|
天合 210mm 组件
|
26.5%
|
25.0%
|
高效市场主流
|
（二）效率提升的 “三大法宝”
- 减反射设计：组件表面镀制纳米级减反膜（如二氧化硅），将反射率从 30% 降至 5% 以下。
- 少子寿命优化：通过氢钝化技术，将硅片少子寿命从 10μs 提升至 1ms 以上，减少复合损失。
- 叠层技术：钙钛矿 + 硅叠层电池（实验室效率 33.7%），利用不同材料光谱响应互补，突破单结理论极限（29.4%）。
五、未来趋势：从 “硅基主导” 到 “多元创新”
（一）下一代材料探索
- 钙钛矿：带隙可调（1.2-2.3eV），可溶液加工，目标量产效率＞25%（2025 年试点）。
- 铜铟镓硒（CIGS）：柔性基材（如不锈钢箔），适用于车载、建筑曲面发电。
（二）系统级效率突破
- 双面发电：利用组件背面反射光（增益 5%-30%），农光互补项目首选。
- 智能运维：AI 算法实时优化 MPPT 参数，无人机红外巡检定位低效电池片（精度 ±1℃）。
